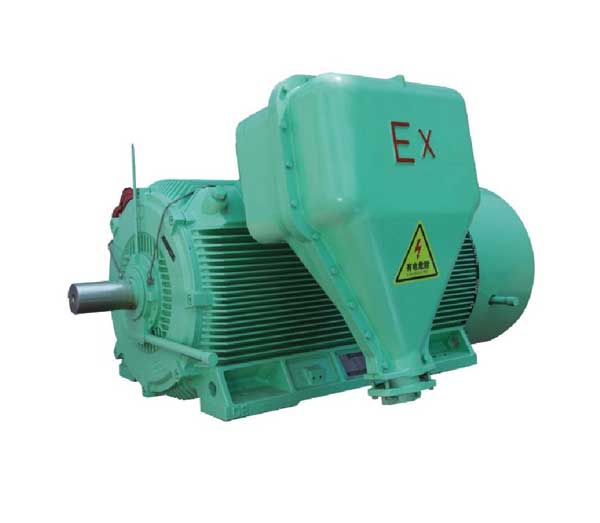

點擊看大圖

YBX3系列高效率高壓隔爆型三相異步電動機采用鑄鐵機座， 具有結構緊湊、防護等級高、安裝維護方便等特點 通過進一步的優化設計與精心制造，具有高效節能、 性能可靠、噪聲低、振動小、使用壽命長等優點



一、概述

YBX3系列高效率高壓隔爆型三相異步電動機采用鑄鐵機座，具有結構緊湊、防護等級高、安裝維護方便等特點，通過進一步的優化設計與精心制造，具有高效節能、性能可靠、噪聲低、振動小、使用壽命長等優點，能效指標達到GB30254-2013中一級能效等級。本系列電動機適用于驅動各種風機、壓縮機、水泵、機床、運輸機械等通用機械設備，在礦山、鋼鐵、機械、石油、化工、電站等各種工礦企業作原動機用。

本系列電動機防爆性能符合GB 3836.1-2010 《爆炸性環境第1部分：設備 通用要求》，GB 3836.2-2010 《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型，防爆等級為ExdⅡBT4 Gb。主要使用于具有爆炸性氣體混合物的場所。

 二、結構及安裝方式

標準電動機的外殼防護等級為IP55，根據用戶要求可以達到IP55以上。

標準電動機的安裝方式為IMB3，可提供其它安裝方式。

電動機的冷卻方法為IC411或IC416。

三、工作條件

額定電壓：3000V、6000V或10000V，允許偏差±5%

額定頻率：50Hz，允許偏差±1%；也可根據用戶要求制成變頻電機

環境空氣溫度：-20℃～+40℃（采用滑動軸承時為0℃～+40℃）

海拔：不超過1000m

工作方式：S1連續工作制

傳動方式：聯軸器傳動,若為其他傳動方式應在訂貨時說明

四、基本特征

1. 機座號 ：355～710 2. 功率范圍：185kW～2240kW 3. 電 壓：3000V～11000V 4. 頻 率：50Hz、60Hz 5. 極 數：2P～12P 6. 熱 分 級：155(F) 7. 溫升限值：80K（B級）、105K（F級）（每個機座號、每個極數最大一檔功率） 8. 振動速度：2.3mm/s 9. 效率：1級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》

能效1級。 10. 冷卻方式：IC411

11. 安裝方式：IMB3(也可做成IMB35、IMV1) 12. 防護等級：IP55 13. 運行方式：S1 14. 防爆級別：Exd ⅡB T4 Gb 15. 環境：溫度-20～+40℃、海拔高度不高于1000m 16. 戶內（標準配置）       可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等

腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）
